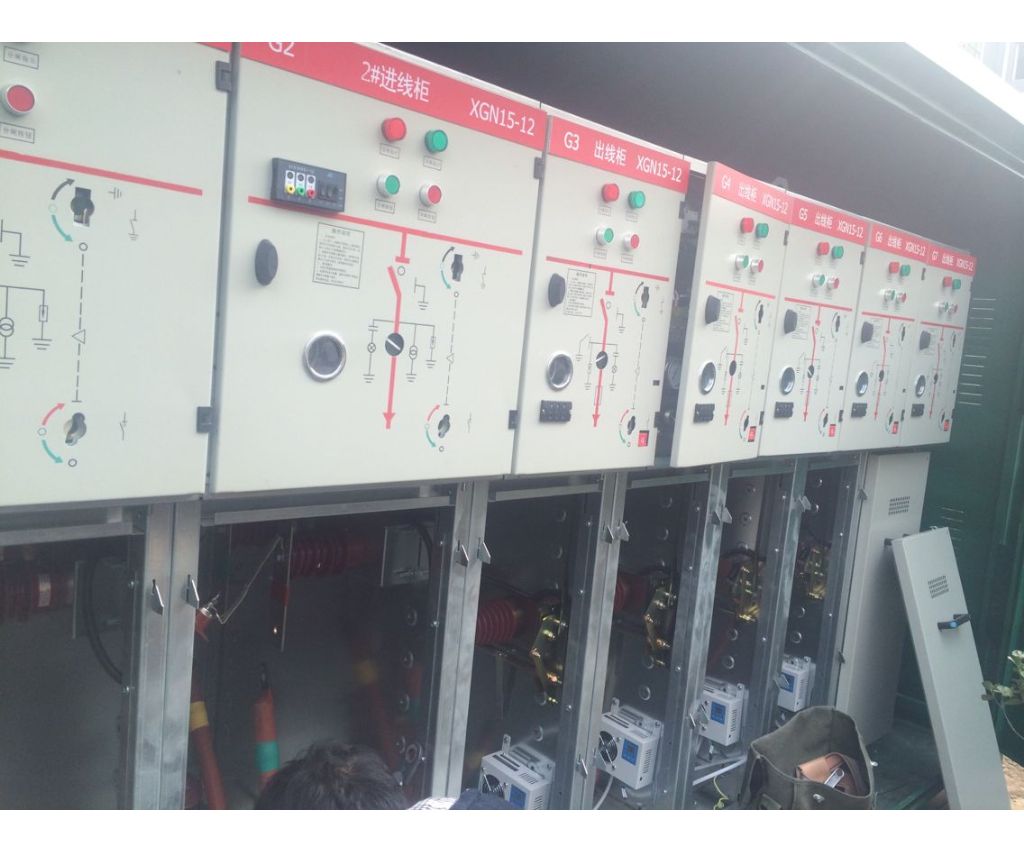

一、配电柜系统基本结构

1. 配电系统通常设置三相四线制进线柜（高压或低压），作为整个系统的电源输入。

2. 系统内其他配电柜（馈电柜、电容柜、联络柜、控制柜等）通过母排或电缆与进线柜连接，各柜之间为并联关系。

3. 电能由进线柜统一分配至各分支配电柜，再向末端负荷供电。

二、高压柜直流电源（控母 + 合母）

高压柜的控制电源为直流电，由直流屏 / 整流柜提供，柜顶通常配置两组直流回路：

控制母线（控母）

1. 用途：为高压柜按钮、指示灯、综合保护装置、测控仪表、二次控制回路供电。

2. 作用：实现保护、信号、监测、逻辑控制。

合闸母线（合母）

1. 用途：为高压断路器合闸线圈、分闸线圈提供操作电源。

2. 作用：保证开关可靠分、合闸。

三、配电柜分类及用途

1. 动力配电柜用于动力设备供电，负荷较大，保护配置完善。

2. 照明配电柜用于照明回路配电，多用于终端配电。

3. 计量柜用于电能计量、电量统计，是电力计费与监测装置。

四、配电柜与电动机控制中心的区别

配电柜（末级配电）

1. 适用：负荷分散、回路较少的场合

2. 功能：将上一级电能分配到就近负载

3. 作用：提供保护、监视、控制

电动机控制中心（MCC）

1. 适用：负荷集中、回路较多的场合

2. 功能：集中控制多台电动机启停与保护

3. 作用：集中配电、集中控制、集中保护
