电气控制柜面板故障指示灯布局
时间:2019-08-26 浏览次数:
前天我们厂试生产,操作工在打面,由于工艺要求,打面的环境温度不能高于24度,需要有冷冻水去降温,问题来了:在操作画面上温度一直在跳跃式的往上升。操作工用手去触摸冷冻
  前天我们厂试生产,操作工在打面,由于工艺要求,打面的环境温度不能高于24度,需要有冷冻水去降温,问题来了:在操作画面上温度一直在跳跃式的往上升。操作工用手去触摸冷冻水管,发现没有冰手的感觉,怀疑是冷冻水没有开。
  接到通知后到现场查看电磁阀有温度并且有电压供给。我们两个同事因为刚到不太熟识设备,到室外冷冻水泵出查看,发现电机没有工作。查看操作控制箱。

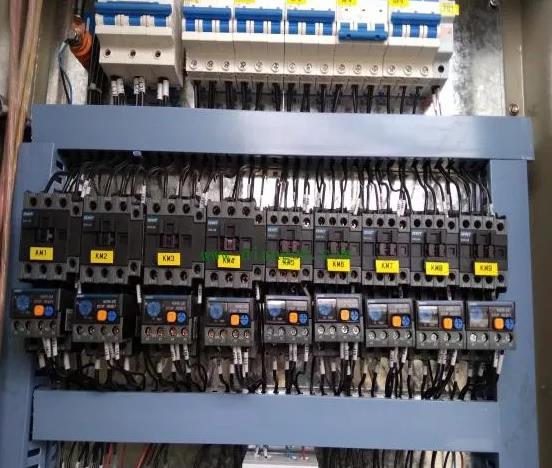

  如下图:经检查发现热继电器保护动作。试着点按复位键一切又正常工作了。这个故障不大但是还是浪费了不少时间。回头想想可笑之余还是设计上有缺陷。我们知道热继电器上有两组触点,一组常开一组常闭。
  我们常见的‘起保停’电路用的是常闭点,那么还剩下一组常开点,我们可以利用其做个报警。这样出现故障了有的放矢,不至于像没头苍蝇一样没有方向的查找故障。
  如下图控制柜面板。完全可以把报警指示灯放在面板外侧。
  对于电气装配我是个小学生,只是对于这个有点自己的想法。控制柜面板可以说是低成本的,(毕竟现在都是触摸屏了)怎样使控制面板看着整齐不乱,操作方便,这考验着电气设计者还有电气装配者 的整体观。(有些设计者会在电气图上会标明,有些可能需要装配者现场操作)原则上是左右对称整齐划一,面板上的操作标识简洁明了。这是个人的一点看法
