电气控制柜接线要注意什么
时间:2019-12-10 浏览次数:
1. 电气柜外接220V 供电线的处理注意事项 大功率的设备会造成电网的严重污染,使电网电压大幅度的涨落、浪涌。由于我国采用高压 (220V)、高内阻电网,电网污染严重。尽管系统采用了


     1. 电气柜外接220V 供电线的处理注意事项
  大功率的设备会造成电网的严重污染,使电网电压大幅度的涨落、浪涌。由于我国采用高压
  (220V)、高内阻电网,电网污染严重。尽管系统采用了稳压措施,但电网噪声仍会窜入系统。据统计,电源的瞬时短路、欠压、过压以及电网窜入的噪声引起CPU 误动作及数据丢失占各种干扰的90%以上,因此在抗干扰设计中,应重点考虑电源干扰。主要注意以下几点:
  1) 电源线应远离系统内其它任何电缆线,且应该在靠近入口处就近安装滤波器,保证外部供电 网络上的干扰进入到机柜中;
  2) 滤波器要尽量靠近电源输入插座安装,进线和出线靠近地布线,二者一定要分开走线,不能平行走线,最好相差180°,且滤波器输出的电源线要远离滤波器输入的电源线,不要让它们有机会再靠近在一起,否则的话干扰又有机会重新耦合到电源线上;
  3) 重要部件如数控系统的交流电源应采用低通滤波器,减少工频电源上的高频干扰信号。如果有条件的话,数控系统内部的伺服电动机驱动器、变频器、计算机及控制电路的电源可分别用3 个滤波器,这样不仅能抑制外部电源干扰,还能抑制各部分之间的相互干扰。但务必注意的是以上的第2 点,滤波器输出和输入线必须分清楚,否则滤波器可能会没有用。

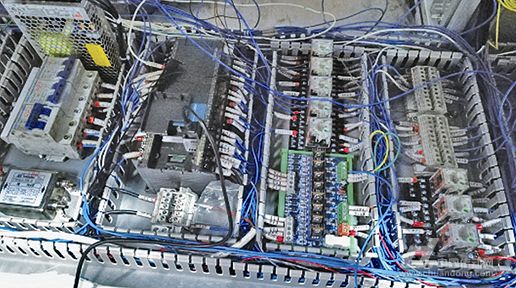

  4) 注意控制柜内的走线,强电信号线和弱电信号线不要在一个线槽内走线,也不要靠的太近。
  2.接地和屏蔽的注意事项
  良好的接地可以有效的将干扰改变传导的路径,泻放到控制柜或大块的金属平面当中去,从而保护敏感设备不受影响。但是错误的接地位置和方法,不但不能够很好的保护电路,反而可能会将干扰引入到敏感设备中,造成比处理前更糟糕。屏蔽则是将内部电路保护起来,使干扰通过屏蔽层传导到大地中,所以屏蔽层接地非常重要,要求屏蔽层和地进行面搭接,降低阻抗。以下是接地和屏蔽的注意事项:
  1) 电气控制柜应该采用导电的金属板制作,为了保证控制柜的电磁一致性,应采用一体结构或焊接。
  2) 控制柜的安装板采用导电的金属板,以提高系统的接地性能。
  3) 滤波器、变频器、开关电源、电机驱动器等强电设备的外壳安装在一块金属板上,并紧贴其上。
  4) 各屏蔽电缆进控制柜的入口处,屏蔽层要接地。
