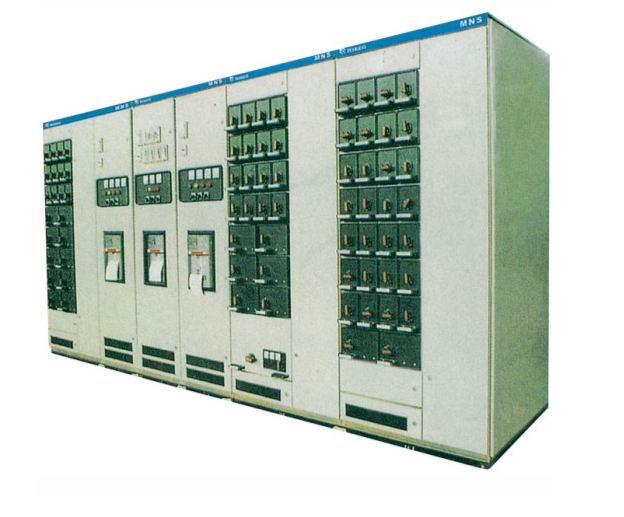

MNS低压抽屉柜适用于交流50(60)Hz,额定工作电压660V及以下的电力系统。用于发电、输电、配电、电能转换和电能消耗设备的控制。开关设备符合IEC439-1:1992和GB7251.1-1997《低压成套开关设备和控制设备,第一部分:型式试验和部分型式试验成套设备》和ZBK36001《低压抽出式开关设备》标准。主要应用于发电厂、变电站、工矿企业、市政设施等行业中的低压受电、馈电、照明和电动机控制之用。
产品详情:
【商品名称】低压抽屉柜MNS 【防护等级】IP40
【安装形式】室内安装 【额定电流】6300 A
【质量许可】CCC产品认证 【额定电压】AC400/690V
【产品颜色】多色可选 【分段能力】X
【产品规格】多种规格可选 【产品货期】20个工作日内
【执行标准】IEC60439-1 GB7251.1-2005 【产品包装】木箱包装
【保质期限】两年(可延长质保) 【送货方式】货车送货到现场
产品特点:
1. 设计紧凑:以较小的空间容纳较多的功能单元
2. 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合。
3. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能。
4. 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置。
5. 用标准模块设计:可组成保护、操作、转换、控制、调节、测定、指示等标准单元。
6. 通用化、标准化程度高,装配方便。具有可靠的质量保证。
7. 柜体可按工作环境的不同要求,选用相诮的防护等级。
概述:
MNS低压抽屉柜是按照ABB公司转让技术制造的产品,适用于交流50(60)Hz,额定工作电压660V及以下的电力系统。用于发电、输电、配电、电能转换和电能消耗设备的控制。开关设备符合IEC439-1:1992和GB7251.1-1997《低压成套开关设备和控制设备,第一部分:型式试验和部分型式试验成套设备》和ZBK36001《低压抽出式开关设备》标准。主要应用于发电厂、变电站、工矿企业、市政设施等行业中的低压受电、馈电、照明和电动机控制之用。
特点:
框柜架采用带有25mm间隔模数孔的C型骨架;自攻螺钉和ESLOK螺丝新型连接工艺,实现柜架零件免维护,并且强度可靠、组装方便。可根据工程需要,设计出不同防护等级的外壳;多功能铰链柜架可安装电子器件和仪表板,也可作装置柜架用;柜体的上、下部可设通风口。抽屉柜分为装置小室、母线小室、电缆小式,各隔室独立分开,功能作用区分明确;电缆室设有进出线通道、接线装置和端子,满足工程需要。模数化抽屉组合,互换性强;抽屉面板设有合、分、实验、抽出等位置指示;内部设有联锁装置,操作可靠;同类型的抽屉具有良好的互换性。
应用环境:
1、 周围空气温度不高於+40℃,不低於-5℃,并且4h内其平均温度不高於+35℃。
2、 大气条件,空气清洁,相对温度在最高温度为+40℃时不超过50%。
3、 海拔高度不超过2000m。
4、 适应於以下温度的运输和储存过程:-25℃至55℃的范围之间,在短时间内(不超过24h)可达 +70℃。
技术参数:
参考尺寸:
订货须知
1、注明进出线方向,进出线规格及对应的数量。
2、安装尺寸部分可参照上方的图片外形及安装举例
3、低压抽屉柜一般情况下,用户必须提供配电电气系统图。
锦泰昌电气向使用方郑重承诺:
1,低压抽屉柜供货为最近生产的按合同要求的产品,技术先进,质量优良,设计、材料和工艺无缺陷和差错。
2,本公司对售出产品实行免费技术服务和定期回访,征集用户反馈信息,以便更好地为用户服务。
3,有专业的技术工程师24小时为你服务,为你解答各种问题,解决你使用过程中的后顾之忧。
4,让用户花最少的钱,买到最实惠的产品。质量保证!工艺先进 欢迎来电咨询
