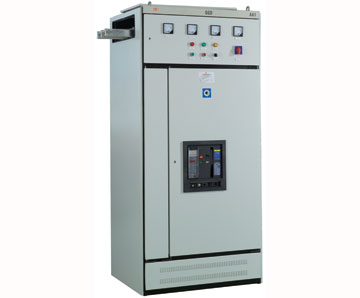

固定式低压配电柜GGD
产品简介
GGD形固定式低压配电柜,具有分段能力高,动热稳定性好,实用性强,结构新颖、防护等级高等特点。可以作低压成套开关设备的更新换代产品使用、并且广泛适用于发电厂、变电所、工
订购热线:0351-7825538 13546340555
产品介绍
  GGD形固定式低压配电柜,具有分段能力高,动热稳定性好,实用性强,结构新颖、防护等级高等特点。可以作低压成套开关设备的更新换代产品使用、并且广泛适用于发电厂、变电所、工业企业等电力用户作为交流50HZ,额定工作电压380V,额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用,该产品是我国组装式、固定式配电柜的代表产品之一。
  产品详情:
  【商品名称】固定式低压配电柜GGD         【防护等级】IP30
  【安装形式】室内安装                               【额定电流】3150A
  【质量许可】CCC产品认证                        【额定电压】AC 380V
  【产品颜色】多色可选                               【分段能力】X
  【产品规格】多种规格可选                        【产品货期】20个工作日内
  【执行标准】IEC60439-1 GB7251.1-2005【产品包装】木箱包装
  【保质期限】两年(可延长质保)              【送货方式】货车送货到现场
  产品特点:
  1、8MF冷弯型钢焊接拼装,机械强度高
  2、E=20mm模数化结构,组装方便、灵活,通用性强
  3、ZMJ型母线夹,可积木式组合,机械强度高,绝缘性好,阻燃可靠
  4、多种进、出线方式,可满足各类工程需要
  5、可拆卸式顶盖,便于现场安装和调整
  6、柜内安装件均镀锌、提高(三防)功能
  概述:
  GGD型固定式低压配电柜,具有分断能力高,动热稳定性好,实用性强,结构新颖、防护等级高等特点。可以作低压成套开关设备的更新换代产品使用。并且广泛适用于发电厂、变电所、工业企业等电力用户作为交流50HZ,额定工作电压380V,额定电流至3150A 的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品是我国组装式、固定式低压配电柜的代表产品之一。
  结构特点:
  1、壳体采用8MF冷弯型钢局部焊接组装而成。构架上分别有按E=20mm和E=100mm模数排列的安装孔,以提高产品装配的通用性。面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺、柜体颜色按用户指定要求。柜内部处理采用热镀锌工艺。为加强通风与散热,在柜体底部与上部均有通风散热孔,并用钢丝网封罩,防止小动物进入。为方便吊装,柜顶四角装有吊环。考虑到采用电缆下出线,在柜底设敲落孔,并预备符合施工图大小要求的皮线套。
  2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
  3、GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,美观大方,面目一新。柜门用转轴活动铰链与构架相连,安装、拆卸方便,门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条有一定压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。装有电器元件的仪表门用多股软铜钱与构架连接。柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。
  使用条件:
  1、周围空气温度不得高于+40℃,不低于-5℃;
  2、户内安装使用,使用地点的海拔高度不得超过2000m;
  3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。
  4、设备安装时与垂直面的倾斜度不超过5%;
  5、设备应该安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
  技术参数:
  参考尺寸:
  订货须知
  1、提供一次回路方案及单线系统图。
  2、安装尺寸部分可参照上方的图片外形及安装举例
  3、二次原理图或接线图。
  4、配电设备所需电气原件的型号、规格、数量
  5、配电设备使用在特殊环境条件时应在订货时提出
  锦泰昌电气向使用方郑重承诺:
  1,固定式配电柜供货为最近生产的按合同要求的产品,技术先进,质量优良,设计、材料和工艺无缺陷和差错。
  2,本公司对售出产品实行免费技术服务和定期回访,征集用户反馈信息,以便更好地为用户服务。
  3,有专业的技术工程师24小时为你服务,为你解答各种问题,解决你使用过程中的后顾之忧。
  4,让用户花最少的钱,买到最实惠的产品。质量保证!工艺先进 欢迎来电咨询
