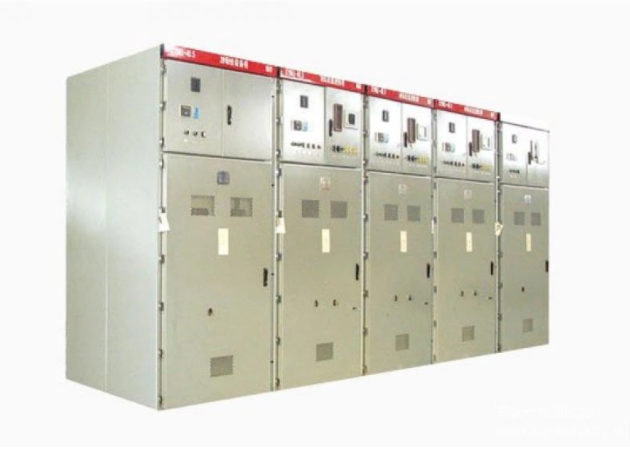

KYN61-40.5抽出式高压柜
产品简介
产品简介: KYN61-40.5抽出式高压柜,主要用于三相交流50Hz额定电压40.5kV户内成套配电装置。本产品符合GB3906-2006、GB/T11022、IEC62271:200等标准。KYN61-40.5抽出式高压柜主要用于发电厂、变电
订购热线:0354-2029555 13546340555
产品介绍
 KYN61-40.5抽出式高压柜,主要用于三相交流50Hz额定电压40.5kV户内成套配电装置。本产品符合GB3906-2006、GB/T11022、IEC62271:200等标准。KYN61-40.5抽出式高压柜主要用于发电厂、变电所和工矿企业、铁路运输、民用住宅的变配电中作为接受和分配电能之用,且对电路实行控制、保护和监测。然后还具有体积小,开断短路电流大,安装方便,检修周期长,使用维护方便,使用可靠等特点。
       产品详情:
       【商品名称】KYN61-40.5抽出式高压柜【防护等级】IP4x
  【安装形式】室内安装                          【额定电流】1600 KA
  【质量许可】CCC产品认证                   【额定电压】40.5KV
  【产品颜色】多种颜色                           【分段能力】X
  【产品规格】多种规格可选                    【产品货期】20个工作日内
  【执行标准】GB3906-2006                   【产品包装】木箱包装
  【保质期限】2年                                    【送货方式】货车送货到现场
  产品特点:
  1、产品外形美观,柜体为进口敷铝锌板多重折弯,用螺栓组装成型。
  2、电缆室可安装电流互感器、变压器、避雷器、接地开关及电缆。
  3、为防止误操作,开关柜装有安全可靠的联锁装置,满足“五防”要求。
  4、开关柜手车室、电缆室设有加热装置以防止产生凝露带来的危险。
  5、接地装置、在电缆室内单独设有50×5mm 接地铜排。
  概述:
  KYN61-40.5抽出式高压柜,主要用于三相交流50Hz额定电压40.5kV户内成套配电装置。本产品符合GB3906-2006、GB/T11022、IEC62271:200等标准。KYN61-40.5抽出式高压柜主要应用于发电厂、变电所和工矿企业、铁路运输、民用住宅的变配电中作为接受和分配电能之用,且对电路实行控制、保护和监测。然后还具有体积小,开断短路电流大,安装方便,检修周期长,使用维护方便,使用可靠等特点。
  柜体:
  柜体使用组装式结构,提高了手车和柜体的配合精度,产品外形漂亮。柜体按照功能一般分成四个隔室:手车室、主母线室、电缆室、继电器室。手车室、主母线室、电缆室设有压力释放通道,手车在手车室里可以有断开、试验位置和工作位置,手车室和主母线室、接地开关和进出线室间用触头盒或触头盒式电流互感器连接,触头盒前有金属活门,手车室上边装有二次插座,然后手车室还拥有识别手车位置、加热器等,主母线室内采用绝缘母线,柜和柜之间用隔板和套管隔开,以防事故扩大。接地开关进出线室里装有带关合能力和带电显示的接地开关,以及手车柜进出线电缆的连接头。
  联锁:
  KYN61-40.5型抽出式高压柜设有安全的的防止误操作联锁装置,能实现“防止误分误合断路器、防止带负荷进出手车、防止带电合接地开关、防止接地开关关合时送电、防止误入带电间隔”的五防要求。还有,隔离手车与对应的断路器手车之间设有电气联锁,所用变压器手车设有进工作位置不能带负荷的联锁等。
  使用条件:
  周围空气温度:上限+40℃,下限-10℃
  海拔不超过1000m
  相对湿度:日平均值不大于95%(+25℃),月平均值不大于90%(+25℃)
  周围空气不受腐蚀性或可燃性气体、水蒸汽等明显污染
  地震烈度不超过8度
  无经常性剧烈振动
