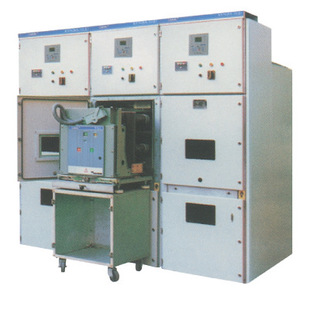

高压抽屉式开关柜KYN28-12
产品简介
产品简介: KYN28-12(GZS1)系列抽出式高压开关柜,系3.6~12kV三相交流50Hz户内成套配电装置。主要用于发电厂、工矿企业、电力系统二次变电所的受配电以及大型高压电动机启动、控制等
订购热线:0354-2029555 13546340555 马经理
产品介绍

  KYN28-12(GZS1)系列抽出式高压开关柜,系3.6~12kV三相交流50Hz户内成套配电装置。主要用于发电厂、工矿企业、电力系统二次变电所的受配电以及大型高压电动机启动、控制等,并对电路进行控制、保护和监测。 KYN28-12(GZS1)系列抽出式开关柜配用高开断能力和低截流值的国产VS1(ZN63)型真空断路器(也可以配置ABB公司生产的VD4型真空断路器)作为主开关,结构先进、合理、紧凑,性能优越,安全可靠,同时具有“五防”联锁功能,满足IEC298、GB3906等技术标准要求。
  产品详情:
       【商品名称】高压抽屉式开关柜KYN28-12【防护等级】IP4X
  【安装形式】室内安装                               【额定电流】主母线,630、1250、1600、2000、2500、3150 A
  【质量许可】高压合格证                            【额定电压】3、6、10 KV
  【产品颜色】多种颜色可选                         【分段能力】X
  【产品规格】多种规格可选                         【产品货期】20个工作日内
  【执行标准】IEC60298 GB3906-2006        【产品包装】木箱包装
  【保质期限】两年(可延长质保)               【送货方式】货车送货到现场
  1、模数化、积木式设计
  2、具有隔离试验、工作位置定位装置
  3、丝杆摇进机构
  概述:
  KYN28-12(GZS1)系列高压抽出式高压开关柜,系3.6~12kV三相交流50Hz户内成套配电装置。主要用于发电厂、工矿企业、电力系统二次变电所的受配电以及大型高压电动机启动、控制等,并对电路进行控制、保护和监测。 KYN28-12(GZS1)系列高压抽出式开关柜配用高开断能力和低截流值的国产VS1(ZN63)型真空断路器(也可以配置ABB公司生产的VD4型真空断路器)作为主开关,结构先进、合理、紧凑,性能优越,安全可靠,同时具有“五防”联锁功能,满足IEC298、GB3906等技术标准要求。
  结构:
  KYN28-12型高压抽出式高压开关柜,柜体用敷铝锌钢板弯制组合而成,全封闭型结构,柜内用薄钢板隔开四个室,螺栓连结,上部为母线室,中部为手车室,下部为电缆室,仪表及继电器安装在柜体上部前面的仪表室内,具有架空进出线及左右联络的功能。手车由角钢和钢板焊接而成,分为断路器手车、电压互感器避雷器手车、电容器避雷器手车、所用变压器手车、隔离手车及接地手车等。手车上的面板就是柜门,门上部有观察窗及照明灯,并具有把手车锁定在工作位置、试验位置及断开位置的功能。柜后上、下门装有连锁,只有在停电后手车抽出;接地开关接地后,才能打开后下门,再打开后上门。通电前,只有先关上后上门,再关上后下门,接地开关才能分闸,使手车能插入工作位置,防止误入带电间隔。
  技术参数:

  参考尺寸:


  使用环境
  ① 周围空气温度:最高温度+40℃,最低温度-15℃;
  ② 环境湿度:日平均相对湿度不大于95%,月平均相对湿度不大于90%;
  ③ 海拔:设备安装场所最大海拔高度1000米;
  ④ 地震:地震烈度不超过8度;
  ⑤ 周围空气:应不受腐蚀性或可燃性气体、水蒸汽等明显污染;
  ⑥ 无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足I类要求。
  订货须知
  1、注明进出线方向,进出线规格及对应的数量。
  2、安装尺寸部分可参照上方的图片外形及安装举例
  3、高压开关柜一般情况下,用户必须提供配电电气系统图。
  锦泰昌电气向使用方郑重承诺:
  1,高压开关柜供货为最近生产的按合同要求的产品,技术先进,质量优良,设计、材料和工艺无缺陷和差错。
  2,本公司对售出产品实行免费技术服务和定期回访,征集用户反馈信息,以便更好地为用户服务。
  3,有专业的技术工程师24小时为你服务,为你解答各种问题,解决你使用过程中的后顾之忧。
  4,让用户花最少的钱,买到最实惠的产品。质量保证!工艺先进 欢迎来电咨询。
