石油化工电气配电解决方案

一、石油化工行业配电及 UPS 应用

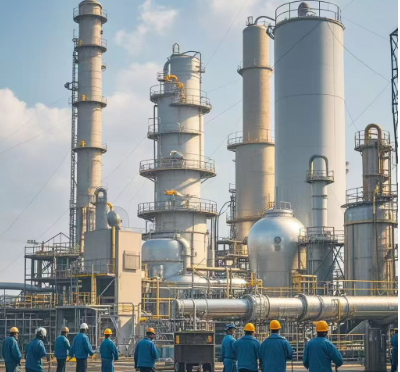

石油化工生产工况具备高温、高压、易燃、易爆的特性，生产连续性强、安全标准严苛。一旦现场关键控制装置突发停电，会对生产流程造成较大影响，极端情况下易引发安全事故、人员伤害，还可能带来环境污染与经济损耗。

因此石化行业关键自控设备，普遍需要配置工业级 UPS 备用电源，保障供电连续性。

UPS 在石化场景应用覆盖面广，可为现场仪器仪表、工控主机、显示终端、PLC 控制柜、励磁柜及消防仪表等重要负载，提供不间断电力支撑。行业对 UPS 设备的工况适配性、运行可靠性及工艺品质，都有着较高的选用标准。

高压环网柜采用单母线、单路供电架构，整套系统由进线柜、计量柜、变压器柜组成。高压主开关选用六氟化硫负荷开关，短路开断能力 20KA；计量柜配置电压互感器、电流互感器，可实现高压计量功能；变压器柜配备熔断器保护。高压负荷开关支持手动分合闸操作，柜体配置防雷避雷器，满足现场防雷防护要求。

变压器高压侧采用电缆接入，低压侧通过铜排连接；与高压柜设置瓦斯保护联动，与低压柜设置过热保护联动，形成多重安全防护机制。

低压柜采用单母线单路进线布局，包含进线柜、电容补偿柜、出线柜等功能单元。系统主开关采用框架式断路器，馈电回路选用塑壳式断路器，自带过载保护功能，柜内配套避雷器，适配石化现场配电安全规范。

针对石油作业场地远离居民区、野外交通通行受限的特点，箱变内部预留独立休息空间，配套空调等生活设施；整体采用模块化分体结构，可拆分运输、现场拼装，降低路况限制带来的安装难度，提升运输与落地使用便利性。

石化产业在国内工业体系中占据重要地位，产业规模与市场影响力稳步提升。生产配套电气设备的日常运维、规范管理尤为关键，通过定期检修、系统养护与技术迭代，可维持生产工况平稳，助力提升整体运营效率。行业专业人员也需持续深耕电气设备应用技术，完善系统配置与管控方案，保障各类电气设备长期合规平稳运行。
