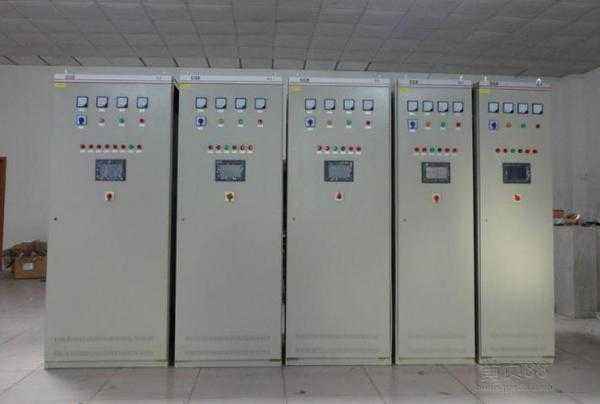

一、GCK 配电柜概述

GCK 配电柜属于低压抽出式开关柜。型号含义：

· G：柜体

· C：抽屉式（抽出式）

· K：控制中心

适用于发电厂、变电所、厂矿企业、高层建筑等场所，作为动力配电中心（PC）和电动机控制中心（MCC）使用。适用于交流 50～60Hz、额定工作电压660V 及以下、额定电流4000A 及以下的配电系统，可完成动力配电、电机集中控制、无功补偿等功能。

二、GCK 低压抽出式开关柜 主要技术参数

· 额定绝缘电压：AC 660V / AC 1000V

· 额定工作电压：AC 380V / AC 660V

· 额定频率：50Hz

· 馈电电路最大电流：3150A

· 抽屉回路最大电流：3150A

· 控制电机最大容量：320kW

· 水平母线峰值耐受电流（0.1s）：63kA、105kA、176kA

· 水平母线短时耐受电流（1s）：30kA、50kA、80kA、100kA

· 垂直母线峰值耐受电流（0.1s）：63kA、105kA

· 垂直母线短时耐受电流（1s）：30kA、50kA

· 额定工频耐受电压（1min）：2500V

· 二次回路工频耐受电压（1min）：2500V
