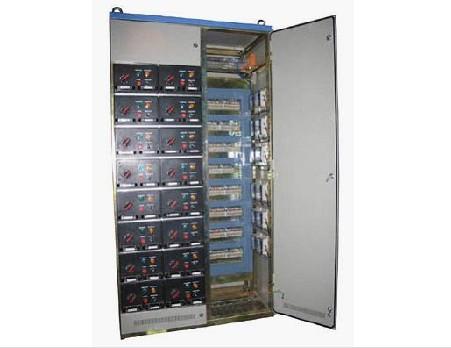

一、抽屉式开关柜结构介绍

抽屉式开关柜采用钢板封闭外壳，进出线回路的电器元件均安装在可抽出的抽屉单元内，构成独立的供电功能模块。柜内分为三个独立区域：

1. 母线区

2. 功能单元区（抽屉）

3. 电缆区

各区域之间采用接地金属隔板或绝缘隔板隔离，各功能单元之间也设有可靠隔离措施，安全性高。

二、产品特点

· 可靠性高

· 安全性好

· 互换性强

· 维护方便、检修快捷属于先进型低压成套配电装置，广泛应用于对供电可靠性要求较高的场所。

三、适用范围

适用于工矿企业、高层建筑、医院、数据中心、变电站等需要集中控制、高可靠性供电的配电中心。

四、抽屉单元操作手柄说明

1. 抽屉面板上设有红黑色主操作手柄

2. 逆时针旋转至水平位置 → 断路器分闸

3. 继续旋转至抽出位置 → 可将抽屉拉出柜体

4. 部分抽屉柜配有副手柄（小手柄），必须在断路器分闸后，才能转动并解锁抽出位置。

总结

抽屉柜 = 模块化 + 高安全 + 易维护的先进开关柜，是目前工矿与建筑配电的主流设备。
